鋼板製一体型水槽の特長

耐震性・衛生性・耐久性に優れた鋼板製一体型水槽です。
NYK,受水槽,貯水槽,メーカー,鋼板製一体形タンク,食品タンク,エポキシ樹脂ライニング,防食施工



耐震性能

「鋼板製一体構造」が、NYKタンクの高い耐震強度を保証します。



耐震性に優れた一体構造



NYKはポンプ室も鋼板で製作し、水槽と一体構造とします。ポンプ室付タンクは、一体構造のため同一基礎上に設置が可能であり、地震に対して水槽とポンプ室が同一に揺れるため、被害を最小限に抑えることができます。また、水槽とポンプとの配管は最短距離で行えるため、配管への負担は軽減されます。地震時のポンプ室付タンクの強さは過去の大震災でも立証されました。



NYK,受水槽,貯水槽,メーカー,鋼板製一体形タンク,食品タンク,エポキシ樹脂ライニング,防食施工






確立された耐震設計



NYKの耐震設計は、建築基準法、同施行令及び建築設備耐震設計指針(日本建築センター)、官庁施設の総合耐震計画基準に基づき設計を行っています。また、NYKではタンク設計にFEM解析(Finite Element Method)を用い、地震に強いタンク構造を研究し製品へ反映しています。



NYK,受水槽,貯水槽,メーカー,鋼板製一体形タンク,食品タンク,エポキシ樹脂ライニング,防食施工






緊急遮断弁システム



地震災害時に非常用飲料水を確保するため、受水槽に緊急遮断弁を装備するシステムが採用されています。
過去の大震災でも破損事故のなかったNYKタンクにこのシステムを装備することで、より確実に貴重な水を貯めることができます。



NYK,受水槽,貯水槽,メーカー,鋼板製一体形タンク,食品タンク,エポキシ樹脂ライニング,防食施工




衛生性

厚生労働省の食品衛生法、水道法の法基準をクリア。
独自のライニング技術と内部補強がほとんど無い構造で優れた衛生性を実現します。



実績が示す錆びないエポキシ樹脂焼付けライニング

NYKタンクは内外面全面に、NE-204(無溶剤型エポキシ樹脂)を均一に焼付けライニングしています。
NE-204は厚生労働省に食品衛生法、水道法の衛生基準に適合しており、50年以上も食品タンクに使用されているなどの実績が示す、衛生的で安全なライニング材です。鋼板とNE-204は抜群の接着強度を有しているため剥離は起こらず、また、ライニング樹脂の表面硬度は十分高いためキズがつきにくく、長期に渡り鋼板の発錆を防止し、いつまでも清潔に水を貯めます。
NE-204の特徴はこちら



NYK,受水槽,貯水槽,メーカー,鋼板製一体形タンク,食品タンク,エポキシ樹脂ライニング,防食施工






藻類の発生なし
NYKタンクは鋼板製のため太陽光を遮断するので、藻類の発生はありません。





排水性のよい底構造
底板はNYK独自の緩やかな湾曲形状になっています。素早く排水でき、水溜りがありません。清掃時間の短縮でコスト低減になります。
NYK,受水槽,貯水槽,メーカー,鋼板製一体形タンク,食品タンク,エポキシ樹脂ライニング,防食施工

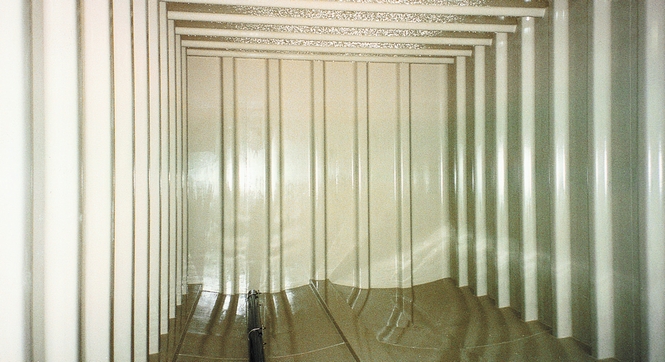

清掃が容易な内部
NYKタンクのNE−204皮膜表面は平滑なため水垢等が付着しにくく、付着物等はスポンジなどで容易に拭き取ることが可能です。また、構造上内部補強材(支柱・天井補強)がなく、パネル継目溝部(パッキン・組立ボルト等)がないので、清掃・保守点検が極めて容易に行えます。



清掃前
NYK,受水槽,貯水槽,メーカー,鋼板製一体形タンク,食品タンク,エポキシ樹脂ライニング,防食施工



清掃後
NYK,受水槽,貯水槽,メーカー,鋼板製一体形タンク,食品タンク,エポキシ樹脂ライニング,防食施工






有害物の侵入を防止



マンホール



NYKタンクのマンホールは直径650mmと国土交通省告示より大きく、ガスケットで外部と遮断しています。また、雨水などの侵入を防ぐためネック部は100mm以上高くしてあり、施錠も可能です。



NYK,受水槽,貯水槽,メーカー,鋼板製一体形タンク,食品タンク,エポキシ樹脂ライニング,防食施工






通気口



高さが150mm以上あり、外部から有害物が侵入しないよう、防虫網が装備されています。



NYK,受水槽,貯水槽,メーカー,鋼板製一体形タンク,食品タンク,エポキシ樹脂ライニング,防食施工




耐久性

長寿命でLCC削減に貢献します。



NYKタンクは非常に耐久性の高いNE−204(無溶剤型エポキシ樹脂)を内外面に焼付けライニングしています。
建物と同等の長寿命を持っており、お客様のLCC(ライフサイクルコスト)削減に貢献いたします。



特長 | 鋼板製一体型水槽 | NYK



特長 | 鋼板製一体型水槽 | NYK




鋼板製一体型水槽のリサイクルについてはこちらをご覧ください。



自由設計

NYKタンクは受注生産です。設計時に諸条件をお知らせください。



形状・高さ自由



設置場所・デザインに合わせて形状・高さを自由に設計できます。また、工場での分割製作後、現地にて組み立てを行う大型タンクの施工も可能です。全てのNYKタンクにおいて、強度・耐久性とも十分な設計をしています。
納入事例はこちら
デザインタンクの納入事例はこちら



敷地形状対応型タンク
特長 | 鋼板製一体型水槽 | NYK




多雪型(保温型)
特長 | 鋼板製一体型水槽 | NYK



デザインタンク
特長 | 鋼板製一体型水槽 | NYK
